Bộ gá kẹp 52 chi tiết là sản phẩm chuyên được sử dụng cho máy phay, bộ gá kẹp phôi này sẽ có đầy đủ các chi tiết gá kẹp cho bạn lựa chọn.

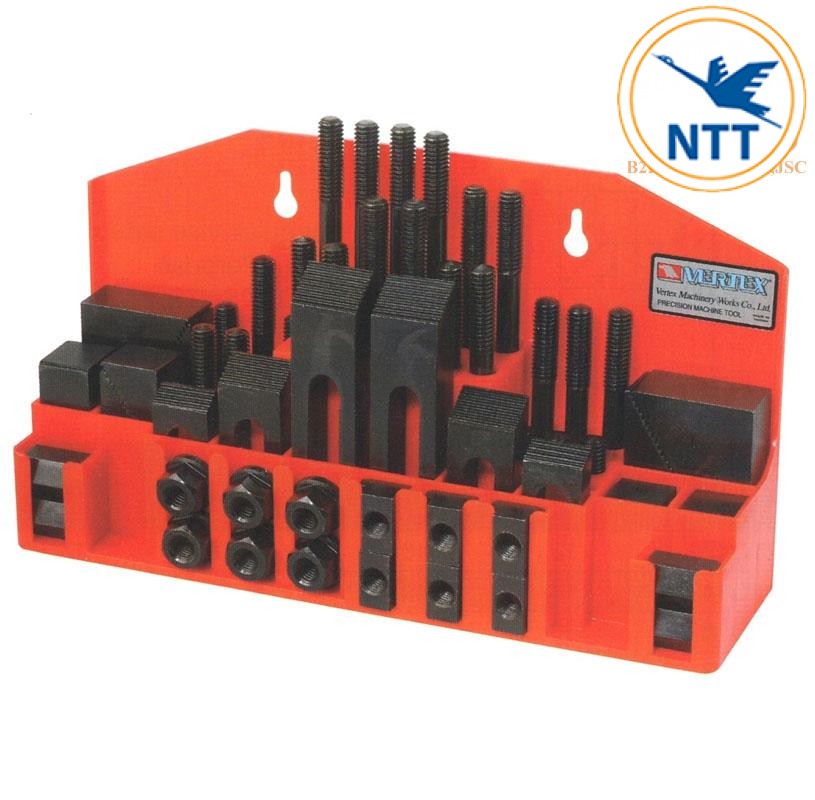

Bộ gá kẹp 52 chi tiết
ĐẶC TÍNH KĨ THUẬT
- Bộ gá kẹp 52 chi tiết mã CK-103A, CK-103B, CK-104A, CK-104B, CK-105A, CK-105B, CK-206, CK-08, CK-10, CK-12A, CK-12B, CK-14, CK-16, CK-18, CK-20 được hãng Vertex sản xuất, sản phẩm có đầy đủ các chi tiết lắp ghép gồm cả hệ inch, và hệ mét sẽ giúp bạn lựa chọn dễ dàng bộ gá kẹp cần sử dụng trong việc gá kẹp chi tiết của mình.
- Bộ gá kẹp này gồm đầy đủ 52 chi tiết gá kẹp cần sử dụng lắp ghét trên máy như: Đai ốc, bu lông, ốc nẹp, bước khối, tấm kẹp, rất đầy đủ cho bạn lựa chọn trong quá trình lắp ghép phôi trên bàn máy.
- Toàn bộ các chi tiết trong bộ gá kẹp máy phay này đều được tinh phủ lớp oxit sắt màu đen để tránh bị oxi hóa.
- Bộ cỡ 1” (25mm). Các chi tiết xếp trên giá bằng nhựa, bao gồm:
- 24 bulông kích cỡ 3/4/5/6/7/8 inches (75/100/125/150/175/200mm)
- 06 đai ốc.
- 04 ốc nối .
- 06 ốc nẹp.
- 06 tấm kẹp có thể thay đổi mức độ.
- 06 khối kẹp có thể thay đổi mức độ.

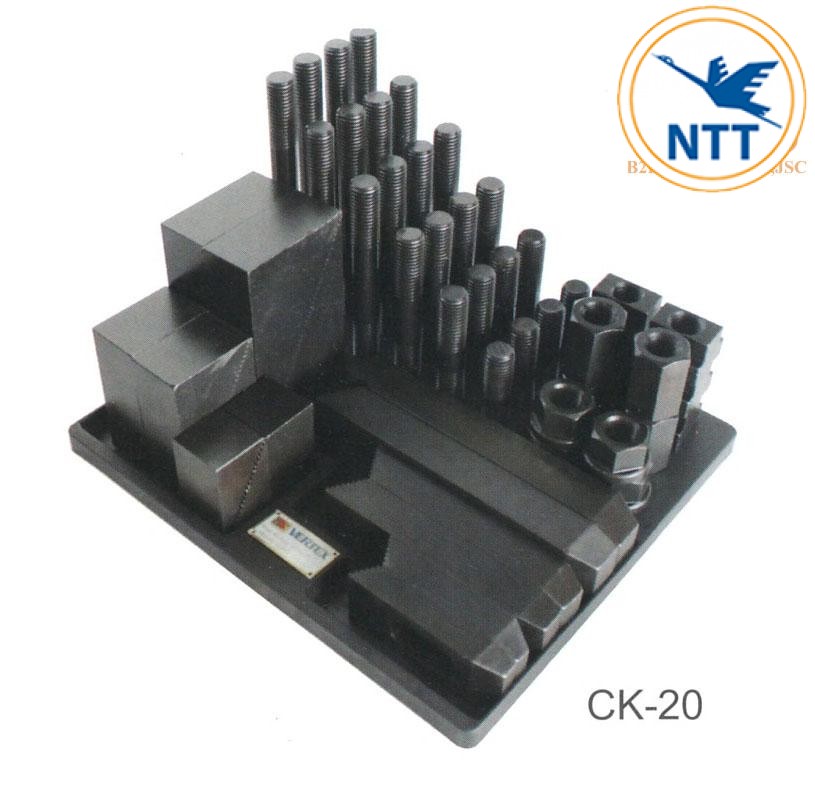

- CK-18, CK-20, CK-206 được đóng gói trong hộp gỗ.
- Chú ý tất cả các chi tiết trong bộ gá kẹp 52 chi tiết đều có thể mua riêng lẻ được.
- Để hiểu chi tiết về bộ gá kẹp này bạn nên gọi đến phòng kỹ thuật của công ty chúng tôi để được tư vấn một cách tốt nhất.
- Sản phẩm được phân phối trên toàn quốc bởi hệ thống đại lý của chúng tôi.

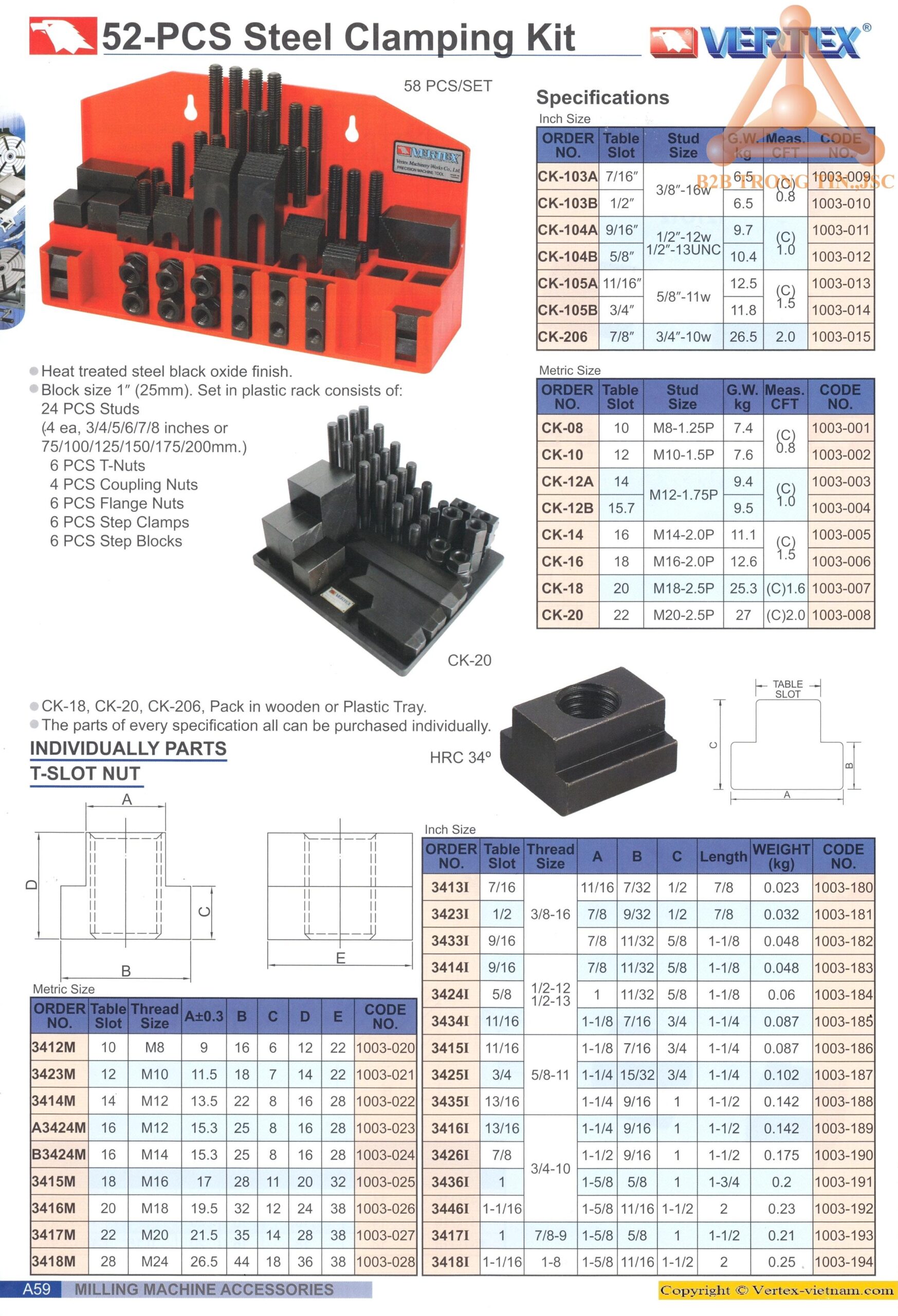

CHI TIẾT KẸP RÃNH CHỮ T ĐI KÈM TRONG BỘ GÁ KẸP 52 CHI TIẾT TẠI BẢNG SAU:
ĐỐI VỚI HỆ INCH
| MÃ SẢN PHẨM |
CHỦNG LOẠI | LOẠI REN | A±0.3 | B | C | D | E | MÃ SỐ |
| 3412M | 10 | M8 | 9 | 16 | 6 | 12 | 22 | 1003-020 |
| 3423M | 12 | M10 | 11.5 | 18 | 7 | 14 | 22 | 1003-021 |
| 3414M | 14 | M12 | 13.5 | 22 | 8 | 16 | 28 | 1003-022 |
| A3424M | 16 | M12 | 15.3 | 25 | 8 | 16 | 28 | 1003-023 |
| B3424M | 16 | M14 | 15.3 | 25 | 8 | 16 | 28 | 1003-024 |
| 3415M | 18 | M16 | 17 | 28 | 11 | 20 | 32 | 1003-025 |
| 3416M | 20 | M18 | 19.5 | 32 | 12 | 24 | 38 | 1003-026 |
| 3417M | 22 | M20 | 21.5 | 35 | 14 | 28 | 38 | 1003-027 |
| 3418M | 28 | M24 | 26.5 | 44 | 18 | 36 | 38 | 1003-028 |
ĐỐI VỚI HỆ METRIC
| MÃ SẢN PHẨM |
CHỦNG LOẠI | LOẠI REN | A | B | C | CHIỀU DÀI | KHỐI LƯỢNG | MÃ SỐ |
| 3413I | 7/16 | 3/8-16 | 11/16 | 7/32 | 1/2 | 7/8 | 0.023 | 1003-180 |
| 3423I | 1/2 | 7/8 | 9/32 | 1/2 | 7/8 | 0.032 | 1003-181 | |
| 3433I | 9/16 | 7/8 | 11/32 | 5/8 | 1-1/8 | 0.048 | 1003-182 | |
| 3414I | 9/16 | 1/2-12 1/2-13 |
7/8 | 11/32 | 5/8 | 1-1/8 | 0.048 | 1003-183 |
| 3424I | 5/8 | 1 | 11/32 | 5/8 | 1-1/8 | 0.06 | 1003-184 | |
| 3434I | 11/16 | 1-1/8 | 7/16 | 3/4 | 1-1/4 | 0.087 | 1003-185 | |
| 3415I | 11/16 | 5/8-11 | 1-1/8 | 7/16 | 3/4 | 1-1/4 | 0.087 | 1003-186 |
| 3425I | 3/4 | 1-1/4 | 15/32 | 3/4 | 1-1/4 | 0.102 | 1003-187 | |
| 3435I | 13/16 | 1-1/4 | 9/16 | 1 | 1-1/2 | 0.142 | 1003-188 | |
| 3416I | 13/16 | 3/4-10 | 1-1/4 | 9/16 | 1 | 1-1/2 | 0.142 | 1003-189 |
| 3426I | 7/8 | 1-1/2 | 9/16 | 1 | 1-1/2 | 0.175 | 1003-190 | |
| 3436I | 1 | 1-5/8 | 5/8 | 1 | 1-3/4 | 0.2 | 1003-191 | |
| 3446I | 1-1/16 | 1-5/8 | 11/16 | 1-1/2 | 2 | 0.23 | 1003-192 | |
| 3417I | 1 | 7/8-9 | 1-5/8 | 5/8 | 1 | 1-1/2 | 0.21 | 1003-193 |
| 3418I | 1-1/16 | 1-8 | 1-5/8 | 11/16 | 1-1/2 | 2 | 0.25 | 1003-194 |
