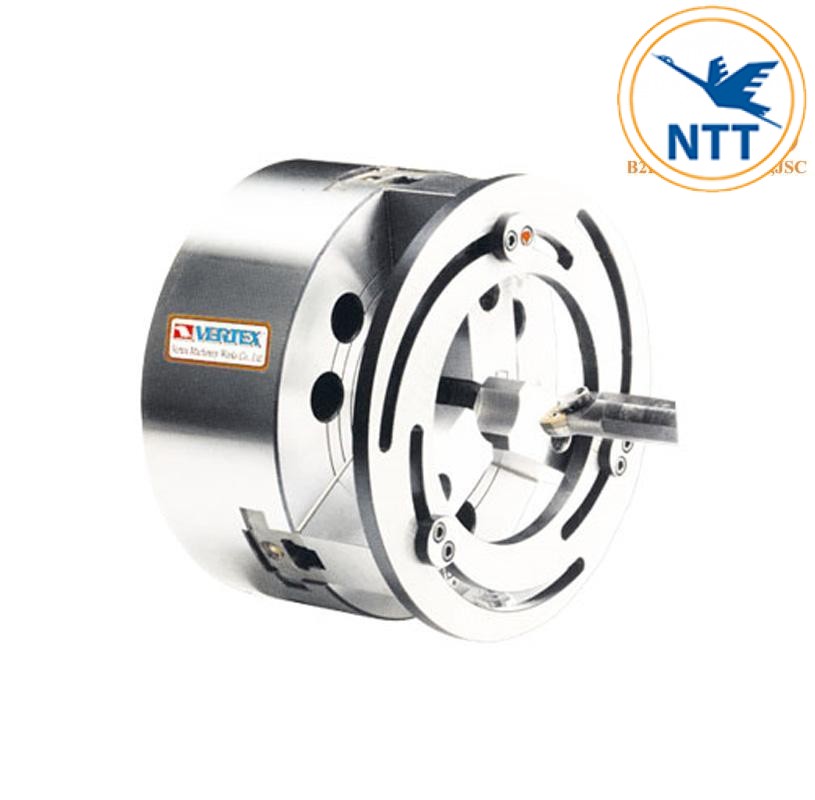

CHẤU MỀM DẠNG VÒNG VFR

Chấu mềm kẹp dạng vòng

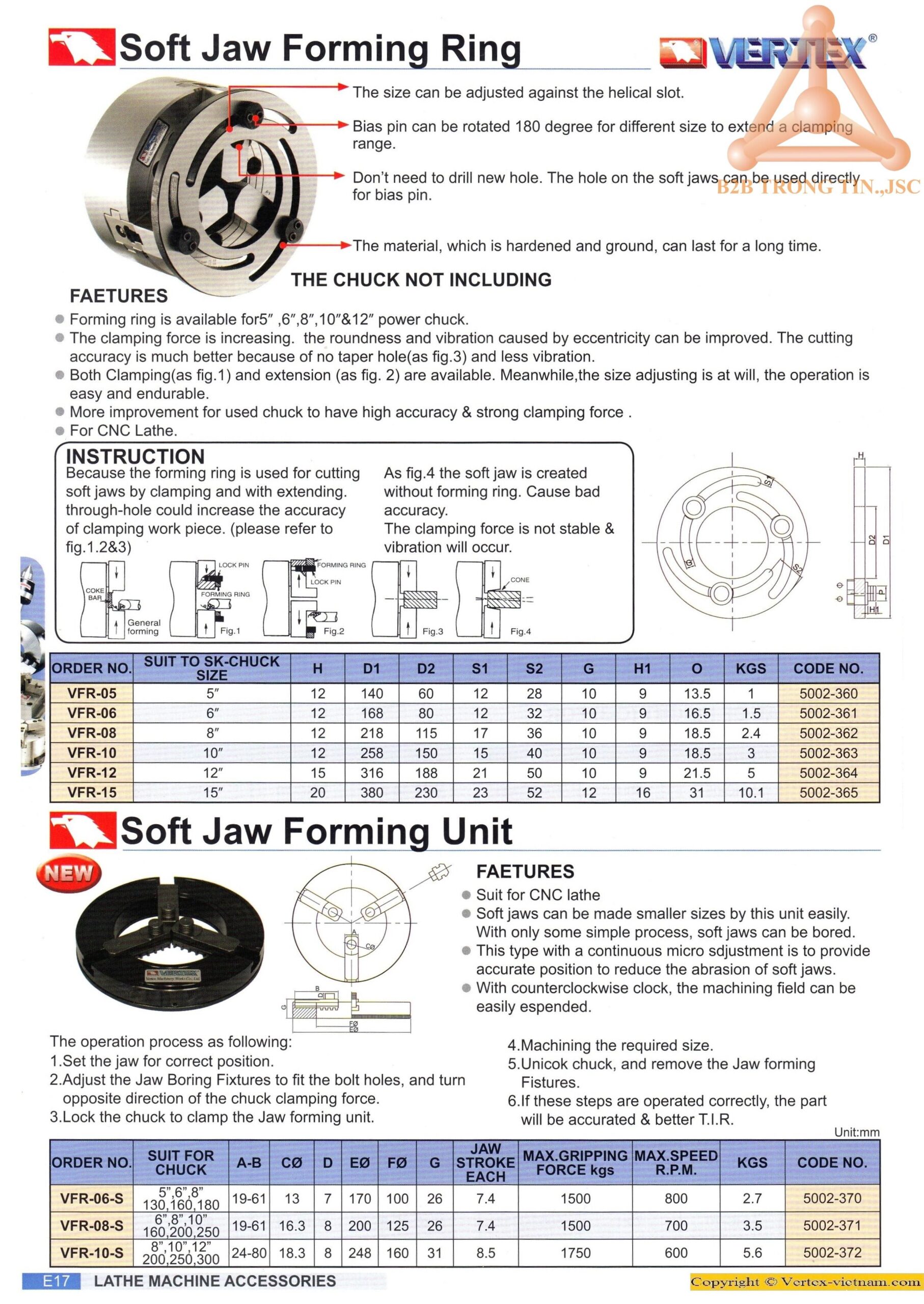

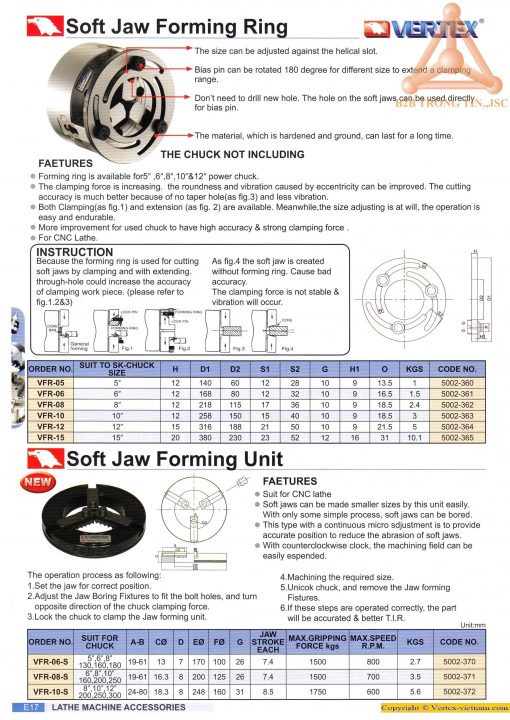

CÁC TÍNH NĂNG CHÍNH:

• Mâm cặp chi tiết dạng vòng phổ biến cho kẹp chi tiết 5” , 6” , 8” , 10” , 12”, 15"
• Được cải thiện nhằm tăng khả năng kẹp, tăng độ chính xác và tăng lực kẹp chi tiết, độ đảo trục có thể được cải thiện. Cắt chính xác là tốt hơn nhiều vì không có lỗ côn (như fig.3) và độ rung ít hơn.
• Cả kẹp chặt (như fig.1) và mở rộng (như fig.2) đều có sẵn. Trong khi đó, điều chỉnh kích thước tùy ý, hoạt động dễ dàng và bền vững.

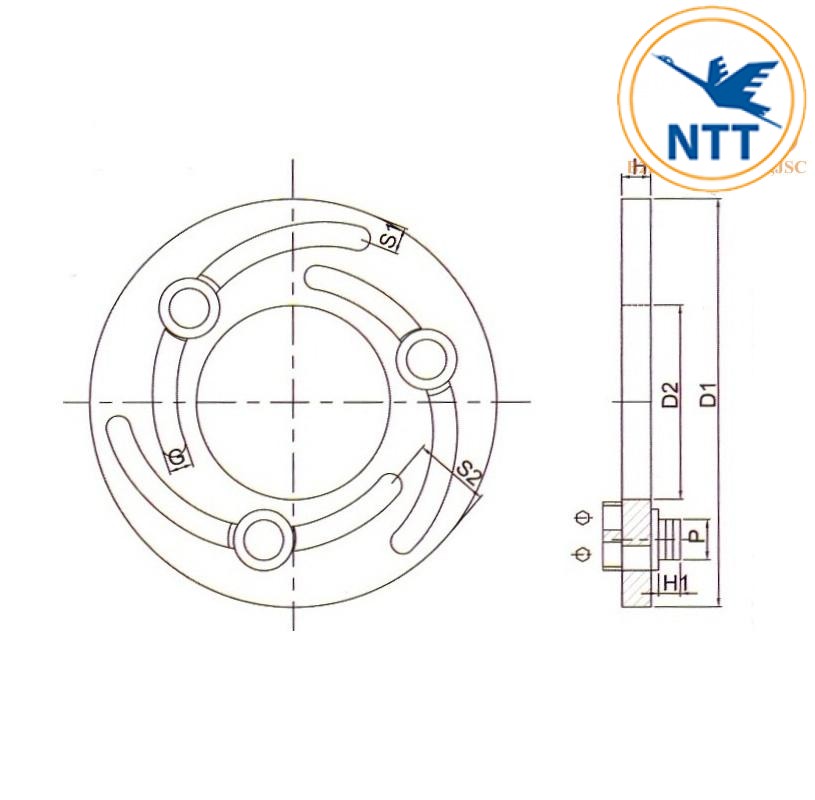

•  Kích thước kẹp có thể điều chỉnh bởi rãnh xoắn.
• Chốt điều chỉnh có thể quay 180º khi kẹp các dạng khác nhau.
• Không cần phải khoan lỗ trên chấu kẹp vì các lỗ trên chấu kẹp có thể sử dụng để dẫn hướng cho chốt điều chỉnh.
• Vật liệu đã nhiệt luyện và ủ làm tăng tuổi bền.

HƯỚNG DẪN:
Bởi vì mâm cặp chi tiết dạng vòng được tạo ra để cắt. Tạo thành êtô mềm bằng lực kẹp mở rộng thông qua các lỗ suốt. Do đó tăng tính chính xác khi kẹp phôi.
Như fig 4 chấu mềm làm việc mà không tạo thành vòng. Vì thế hình côn được thực hiện nên hỏng xung quanh do rung động hơn và ít lực kẹp được tạo ra.
